十秒，U盤改造成Usb Type-C接口！

德立華工程師告訴你，十秒，U盤改造成Usb Type-C接口

最常見的U盤是USB Type-A接口的，就是所謂的“插三次才找對方向”那種，該接口共有四個觸點，從左往右分別是VBUS、D-、D+、GND。并不需要用到Type-C定義的CC接口，因此將U盤遷移到Type-C下面變得容易無比：只需要將這四根線分別對應連起來就可以了。

其實剛剛有提到，為了保證信號完整性，殘樁大小不得超過2.5mm，同樣的，雖然平常情況下我們認為USB2.0的抗干擾性很好，但是為了保證信號高速穩定傳輸，還是要考慮傳輸線的特征阻抗才行。

在一間不能進行阻抗控制的廠家制版，那么我們就需要自行計算（估算）線寬線距等參數，盡量讓差分線的特征阻抗落在90Ω±10Ω的范圍內，不然信號質量將得不到保證。

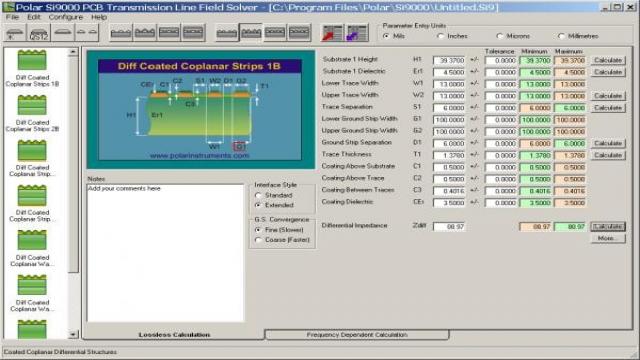

祭出PCB特征阻抗計算神器Polar SI9000，結合雙層板的參數，計算出差分線的線寬線距等參數，只要按照這樣的參數來設計板子就好了。

可以知道差分線線寬13mil，線距6mil的時候能夠基本達到目標。但是這樣我們還不過癮，調整一下參數看看，發現G1和G2的寬度只要一致，對特性阻抗幾乎沒有什么影響。于是，我們可以放心的在差分線周邊鋪銅了：
　　

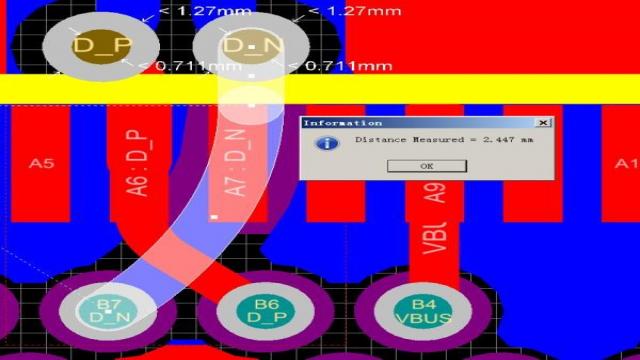

畫好之后測量了一下殘樁的長度，大概在2.45左右，僥幸滿足要求，

這里要提一下就是由于A端與B端的D+和D-線正好是交叉分布的，所以至少需要穿過板層2次才能滿足電氣連接的需要。
然而板層厚度就有1.0mm，如果讓某一條線穿過板子2次，那么就難以在2.5mm殘樁長度的要求之下完成任務。因此在本例中讓兩條線各穿過板層一次，從而達到目的。

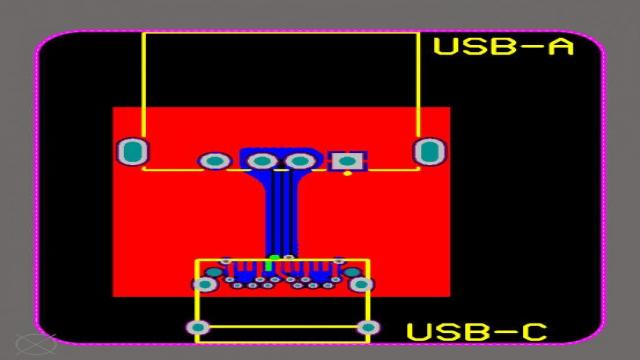

整個板子的連線方式見下圖：

板子總面積為32*30mm。
接下來就是送出制板，采購元件等。在此之前看到USB Type-C的連接件時還有些忐忑，覺得引腳非常難以焊接。后來咨詢了淘寶賣家（出售連接件的），才知道原來可以將后部的屏蔽殼拆下來焊接的，只不過拆下屏蔽殼之后就前往別嘗試連接Type-C 的插頭，不然會將中間的芯頂出來，焊好之后屏蔽殼也裝不回去了。
由此看來Type-C的連接件是一種基于機器焊接的設計。
最初計算參數的時候，PCB板厚被設置常規厚度1.6mm了，后來仔細查閱資料的時候才發現，Type--C座子的針長還不足1.6mm，如果使用1.6mm的板厚，將完全無法將座子穩定的焊接到PCB上。因此將板厚設置成為1.0mm之后重新計算的參數。
我們先來看看座子：

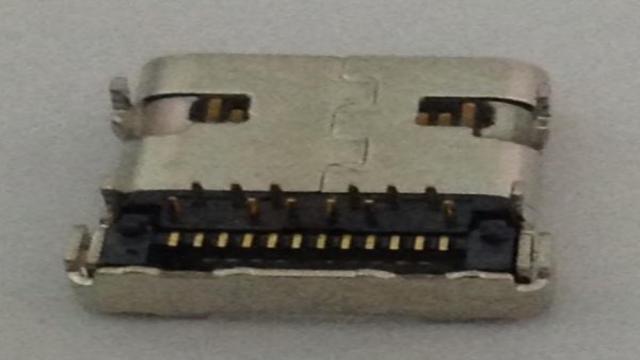

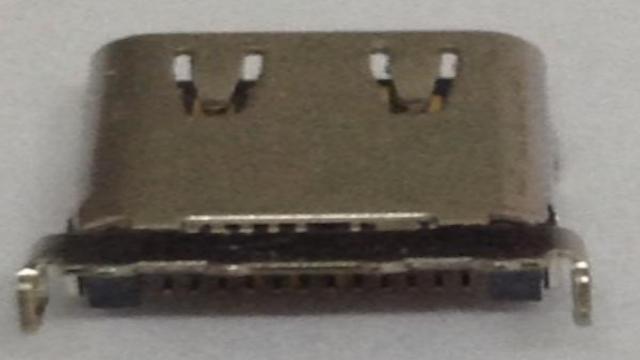

貼片引腳完全藏起來了，無法焊接。背面：

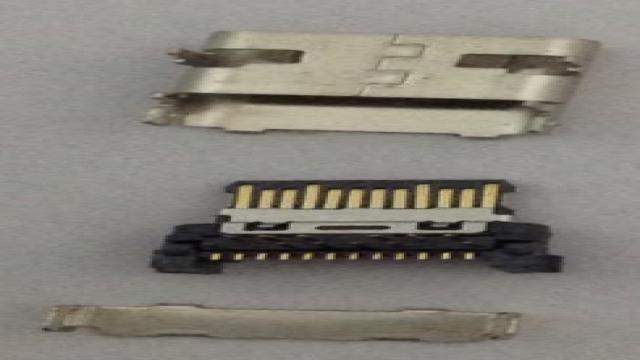

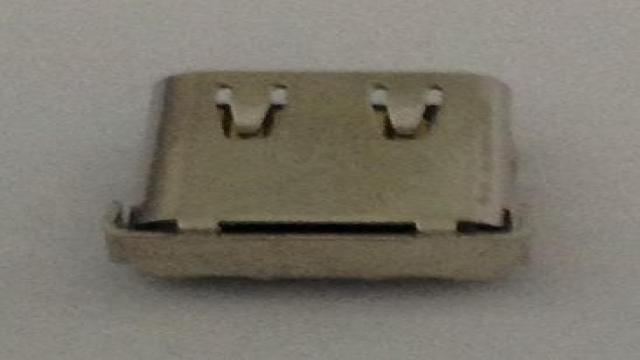

揭開屏蔽蓋：

依舊不容易焊接：

這個時候千萬不要連接插頭，不然就是下面這個樣子了：

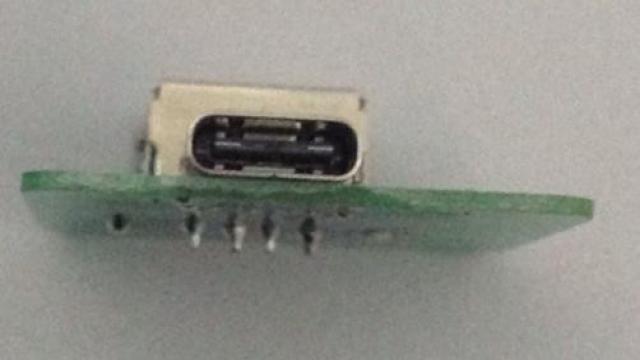

露在外面的引腳很容易被碰彎，趕緊裝回去，焊在板子上，從Type-C口看過去，真的是正反都一樣的：

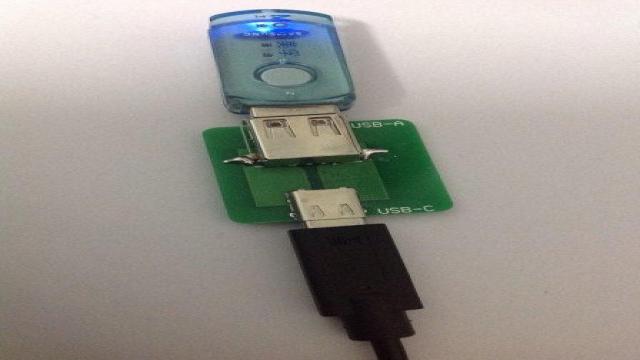

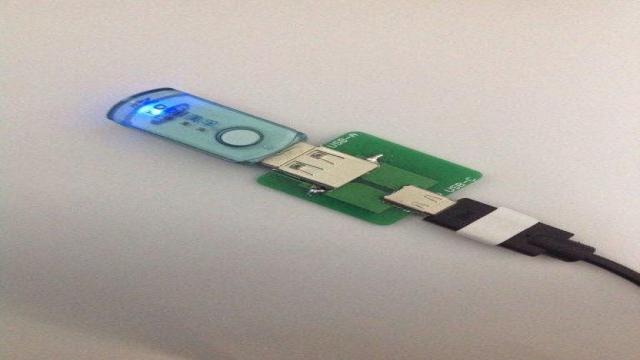

接上U盤，接上Type-A轉Type-C的轉接線，U盤被順利點亮了，計算機也識別到了盤內的數據：

貌似看不出Type-C的正反，于是找了兩張不干膠膠紙，分別貼在線纜的正面和反面。當然，粘貼的方式是不一樣的，一個橫著貼，一個豎著貼以示區分：

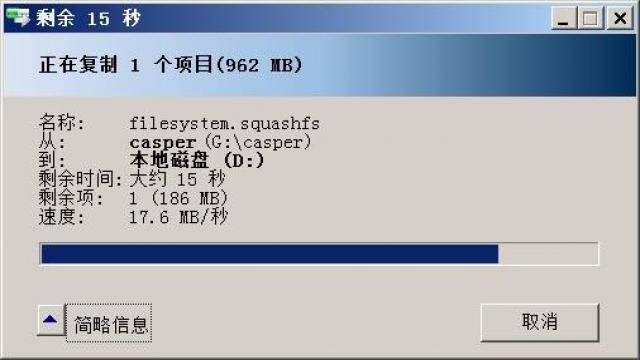

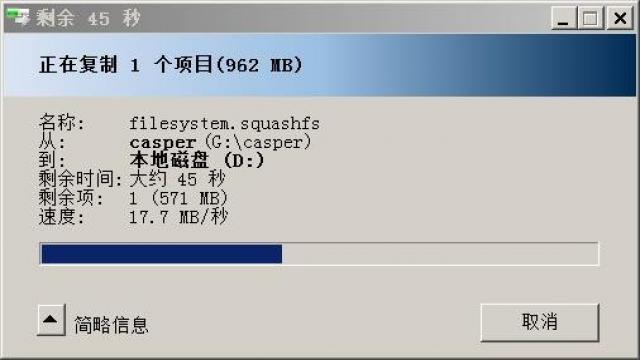

橫貼貼紙面向上的時候，數據傳輸率：

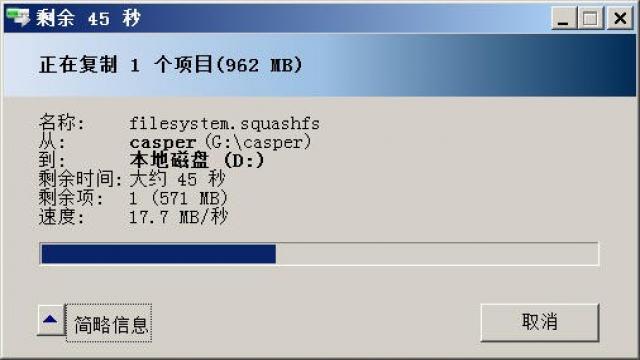

不干膠豎貼面向上的時候的數據傳輸速率：

由此可見線纜正反面數據傳輸率相差不大，信號完整性在可控范圍內。
突然想起以往參加活動曾經獲贈過一個很牛的U盤，傳輸速率可以超過100MB/秒的。

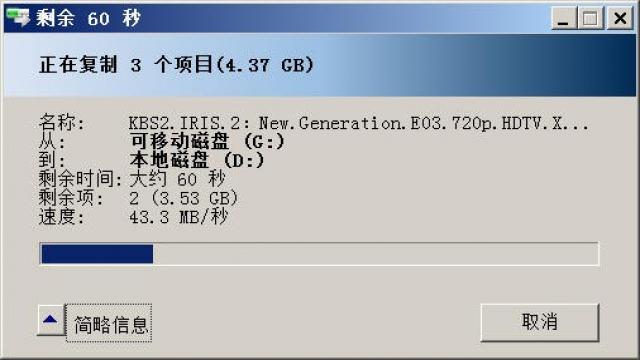

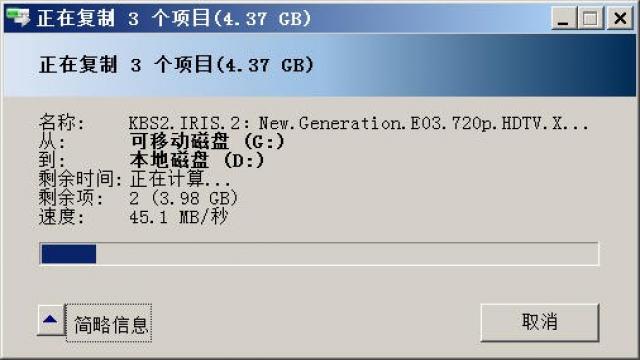

立馬把它掏出來，發現U盤里還存儲著一個用于測試傳輸的視頻文件（大小大約為4G），將線纜豎貼貼紙面向上：

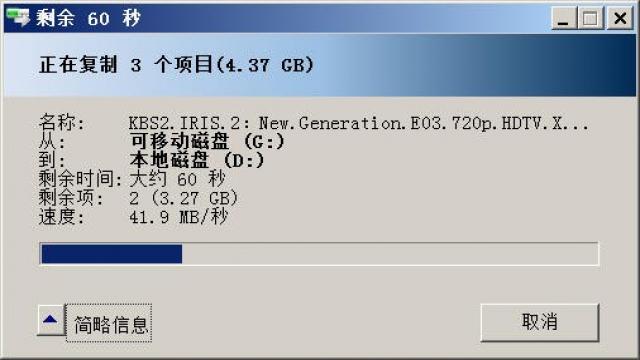

再將橫貼貼紙面向上：

我們知道，USB2.0的理論速度是480Mbps，那么換算成MB/秒就是60M/秒。
從這里我們可以看出，基本上已經達到USB2.0的理論速率了，那么，這個U盤在USB20下工作的真實速率到底是多少呢？

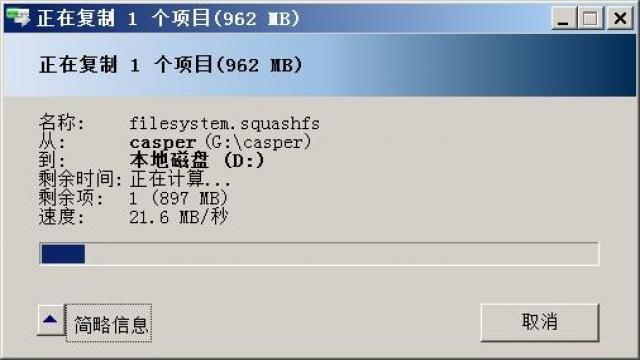

使用同樣的文件，我們將U盤接入PC背部的USB2.0接口，再次重復這一實驗：

由此可以知道，基本上正反連接線纜都已經達到了該USB口的峰值速率。由此可見這次的實驗還是很成功的。
將USB儲存設備（U盤）遷移到Type-C下，看起來并不是一件太復雜的事情，遵照博文中的介紹基本上能夠實現，并且保持不錯的傳輸性能。（當然，沒使用眼圖來分析信號完整性是硬傷，誰讓我沒有示波器捏）。
實驗結束之后，我重新審視了一下Type-C的說明，發現還有些地方并不是那么的明確。
舉個例子來說，U盤作為便攜設備，如果按照我當前的設計使用USB插座的話，是否每次都需要攜帶一根Type-C的線纜才能使用這個U盤？如果直接用插頭的形式來設計這個U盤，可以省去一根線纜，那么有沒有可能出現兩個插頭設備需要相互連接的情形？（在失去主從的角色之后，Type-C連接件的插頭插座定義也開始變得混亂）
做完這個小實驗，仍有些意猶未盡。兩個插頭一塊PCB就簡單的完成了這個實驗，會不會未免太簡單了。
