蘋果MACBOOK 諾基亞N1 TYPE-C接口測試！

在測試之前，先普及一個基本知識，與USB TYPE-C物理接口相關的標準一共有三個：USB Type-C 1.1, USB PD 2.0, Battery Charging 1.2，如果3個協議全部支持，則可以實現Type-C的所有優勢特性。Type-C把設備的角色在供電和數據傳輸上進行了分離。電能傳輸上分為SRC（即供電方，例如適配器），SNK（即受電方，例如U盤）。對于既能夠承擔SRC角色，又能夠承擔SNK角色的設備，則稱為DRP設備(例如筆記本電腦和手機)。在DRP設備中，有一類特別傾向于成為SRC設備的Device，稱為Try.SRC設備（例如移動電源）。數據傳輸角色上，分為DFP(即傳統的HOST)和UFP（即傳統的Device或者Slave）默認情況下，SRC即為DFP，SNK即為UFP，如果要改變這種默認的搭配，則要使用USB PD 2.0通信協議進行ROLE_SWAP。所有這些角色定義及角色切換，都是通過USB移動電源板 TYPE-C協議中的CC邏輯芯片來實現的。

一、蘋果MACBOOK
第一項測試，TYPE-C口CC邏輯測試，通過一根特殊的TYPE-C線，我們把MACBOOK的CC邏輯引腳引了出來，經過示波器測試，上面有50ms的方波存在，證明是TYPE-C標準的DRP設備，即Dual Role Port，既可以用適配器通過這個口給MAC BOOK充電，也可以通過這個口給手機充電。通過蘋果原裝適配器給MAC BOOK充電時，可以明顯的在CC引腳上觀測到USB PD的通信波形，通信成功后，供電電壓從5V升高到14.5V。

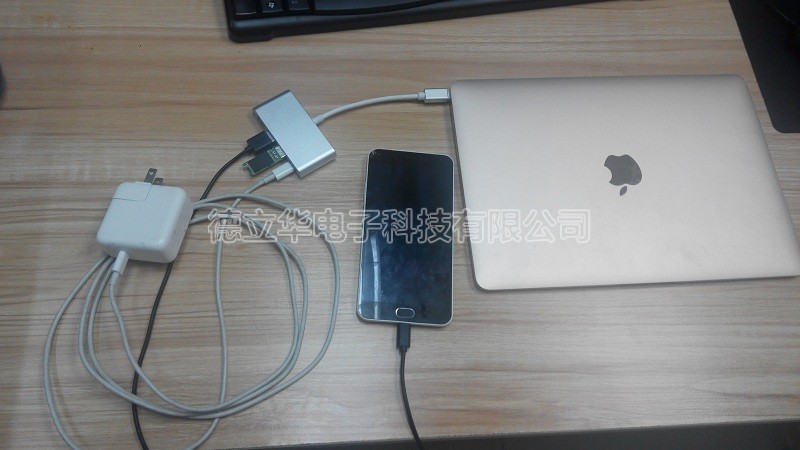

第二項測試，充放電測試。第一步，用任意5V適配器，接上基于樂得瑞LDR6013 TYPE-C接口芯片的充電轉接線(同時處理了Type-C協議和BC1.2協議)，都可以順利的給MACBOOK充電，在電源穩定的情況下，最大充電電流為2.8安培。第二步，用一個C口轉A母座轉接頭，利用MACBOOK給IPHONE6 PLUS充電，非常正常。至此已經說明了MAC BOOK屬于DRP設備。第三部，判斷MACBOOK是否屬于DRP設備中的Try.SRC設備。用基于樂得瑞LDR6013芯片設計的Try.SRC移動電源給MACBOOK充電，100%成功。證明了MACBOOK屬于非Try.SRC的DRP設備（如果是Try.SCR遇上Try.SRC則充電方向具有隨機性）。
第三項測試，數據傳輸，用自制的TYPE-C口轉A母座轉化器，接上IPHONE，數據傳輸正常，經過查看說明書及網上資料，MACBOOK支持USB3.1 gen1 host，向下兼容USB 3.0及USB2.0.
三、NOKIA N1
第一項測試，TYPE-C口CC邏輯測試，經過測試N1的CC口為懸空！也就是說，它完全不是一個TYPE-C設備，僅僅是外觀采用TYPE-C接口，因此能夠支持正反插而已。
第二項，不用測了。
第三項，不用測了。
